Pelle sur chenilles

Bruder avant modification un simple jouet pour enfant avec sa grosse poignée pour articuler le bras et le godet

1  Radio 6 voies minimum .
1  récepteur 8 voies ( 7 utilisé ).
1  contrôleur de décharge pour accu ( Lipo saver ) De 5 a XXXX € selon le model et votre fournisseur.
1  interrupteur pour couper l’alimentation.
1  accu Lipo 11V ( 30 € )
1  servo électrique standard pour la rotation. 3kg minimum
1  Vérin pour le Godet EHZ 13/50 ( 66€ ) +1 Thor2/678 18€ 🙁 Le nouveau model  s’appelle  Titan et coute 96€ )
1  Vérin électrique pour bras supérieur EHZ 13/80 ( 68€ ) + 1 Thor2 / 678 ( 18€ ) ( Le nouveau model s’appelle  Titan et coûte 102€ )

2  Vérins électriques pour le bras inférieur EHZ 13/70 ( 68€ )  + 1 Thor2 /BCD pour faire fonctionné les deux vérins en parallèle  ( 18€ )
2 Variateur CTI THOR 15Li pour la propulsion ( Li sont prévu si vous utilisez un accus lipo ) ( 21 € ) pièce il en faux deux. Personnellement j’ai monté un M220 de Chez Servonaut 199€:( le nouveau model s’appelle M224 et coûte 179 € )
2  moteurs pour la propulsion Maxon dc
1  couronne de chez Conrad.DE pour la rotation de la tourelle  ref 237485-62.  ICI pour Conrad DE ( 8,89 € )                                                                               1  pignon de chez Conrad.FR ou Conrad.DE pour le servo  ref :231754-62 ICI pour DE  et ICI pour Conrad  FR.                                                                             2 projecteurs de travail Veroma
1  module ps4a pour les deux projecteurs sur le bras + les deux sur la cabine ( 18 € )

Ou alors au gout du jour chez CTI également
3  THOR 4 .  2 pour la propulsion et un pour la rotation de la cabine 18€ pièce donc X4  96€
1   système de rotation complet avec moteur et joint tournent 6 fils  135€
2   TITAN 70 102 €
1   TITAN 80 102 €
1   TITAN 50 pour la pelle 96€
4   variateur TITAN pour les vérins TITAN 24 € pièce donc 4 =72€

Pour ce qui concerne les vérins électrique première  génération de ( couleur grise ) a utiliser avec précaution j’ai déjà changer deux moteur du bras bras principale les vérins ont tendance a ce bloquer

Bruder avant modification un beau jouet

Dans son état d'origine

Toujours sans modification

moteur utilisé pour la propulsion Maxon dc

Le moteur utilisé pour la propulsion Maxon DC

Passage pour la courroie d'entraînement de la propulsion

L'axe a été changé ,rallonger et fileté

L'axe a été changé ,rallonger et fileté et mise en place Dun pignon pour la courroie

Sur cette photo ont comprend pourquoi l'axe a été rallongé pour y mettre un écrou

Moteur,galet tendeur et le pignon d'entraînement de la chenille

Moteur,galet tendeur et le pignon d'entraînement de la chenille

Les systèmes d'entrainement par courroies

Mécanisme pour l'entraînement du joint tournent et couronne de chez conrad après usinage pour la rotation de la tourelle

Oui je c'est un peut exagérer mais bon pourquoi faire simple quand ont peut faire compliqué 🙂

oui oui je sais

Vue des vérins et utilisation des fixations d'origine

Avec un peut de rangement c'est Nikel

Piece d'origine avant mise en place des led

Et voila découpe pour mise en place des Led

Essai concluant

Un projecteur de chaque cotés

Un projecteur de chaque cotés ( Photo prise dans le noir )

{"slidestoshow":3,"slidestoscroll":1,"dots":"true","arrows":"true","autoplay":"true","autoplay_interval":3000,"speed":300,"loop":"true","lazyload":""}

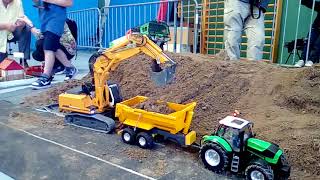

Sur cette première vidéo la pelle  n’est pas encore finie  c’est les premier teste avec une batterie de 7,2 V ce qui explique la lenteur des vérins qui doivent être alimentés en 12 volt . Il manque le système anti-rotation des fils alimentant les moteurs de propulsion
